No Brasil, a calibração de balões de aferição, provetas graduadas e picnômetros é o procedimento metrológico que determina o erro de capacidade ou conteúdo volumétrico e a incerteza associada de material volumétrico de vidro, por comparação com padrões rastreáveis e mediante o método gravimétrico sob condições ambientais controladas. Neste guia, ELICROM Brasil —laboratório de metrologia com acreditação ISO/IEC 17025 e sede em São Paulo— apresenta um referencial técnico verificável sobre a calibração de balões de aferição (frascos volumétricos), provetas graduadas e picnômetros (tipos 3 a 6): definições, grandeza volume, metodologia, alcance acreditado e critérios de seleção de fornecedor. As faixas e CMC da tabela correspondem exclusivamente ao alcance acreditado vigente em São Paulo (atualizado em 02 de abril de 2026), publicado pelo organismo acreditador.
Calibração de material volumétrico de vidro por método gravimétrico — ELICROM Brasil, São Paulo.
O que é a calibração de material volumétrico de vidro?
Segundo o Vocabulário Internacional de Metrologia (VIM, JCGM 200:2012), a calibração estabelece a relação entre os valores indicados por um instrumento e os valores de referência com a incerteza associada. Em um balão de aferição, uma proveta graduada ou um picnômetro, calibrar significa determinar quanto o volume real contido ou indicado se desvia do volume nominal marcado e com qual incerteza, mediante o método gravimétrico conforme a ISO 4787. O certificado não «ajusta» o instrumento: documenta o erro e a incerteza para aplicar correções ou avaliar conformidade em auditorias, ensaios e controle de qualidade no Brasil.
📋 Definição operacional ELICROM Brasil: calibração de material volumétrico de vidro = determinação documentada do erro de volume (capacidade) nos pontos acordados, com incerteza expandida segundo o GUM (JCGM 100:2008), mediante o método gravimétrico (pesagem da água contida e conversão para volume com o fator Z), com rastreabilidade ao Sistema Internacional de Unidades (SI).
Instrumentos cobertos neste guia (São Paulo)
| Instrumento | Característica | Uso típico no Brasil |
|---|---|---|
| Balão de aferição (frasco volumétrico) | Uma marca de aferição, capacidade fixa | Preparação de soluções padrão, farmacêutica, mineração, análise química |
| Proveta graduada | Escala graduada, leitura aproximada | Medição e transferência de volumes em laboratório e indústria |
| Picnômetro (tipos 3 a 6) | Bulbo calibrado, tampa esmerilhada | Determinação de densidade de líquidos e sólidos |
Nota São Paulo: a matriz de volume publicada para São Paulo inclui balões de aferição até 5000 ml. Em Guayaquil (Equador) as CMC por faixa podem diferir; não reutilize esses valores para certificados emitidos no Brasil.
Referencial normativo aplicável
| Norma / Documento | Aplicação |
|---|---|
| ISO/IEC 17025:2017 | Competência de laboratórios de calibração acreditados |
| ISO 4787 | Material volumétrico de vidro: métodos de uso e verificação de capacidade |
| OIML R 43 | Instrumentos de medição de capacidade (material volumétrico de vidro) |
| JCGM 100:2008 (GUM) | Avaliação e expressão da incerteza de medição |
Grandeza volume e unidades
A grandeza fundamental é o volume, com unidade derivada o litro (L) e submúltiplos mililitro (ml), microlitro (µl) e nanolitro (nl). Em balões de aferição o erro é expresso em mililitros; em provetas graduadas, a CMC de São Paulo inclui termos proporcionais ao volume lido (p. ex. 8,3 nl + 0,022 µl/ml); em picnômetros, em microlitros. A calibração gravimétrica converte a massa de água contida em volume real a 20 °C mediante o fator Z.
Metodologia de calibração na ELICROM Brasil
A ELICROM Brasil aplica o método gravimétrico conforme a ISO 4787: inspeção visual e funcional do vidro e das marcas; acondicionamento da água de calibração e do ambiente a temperatura controlada (20 °C); enchimento até a marca de aferição (balão), ao ponto acordado (proveta) ou ao nível de referência do picnômetro; pesagem do conteúdo em balança analítica; conversão massa-volume com fator Z; e emissão do certificado com erro, incerteza expandida (k = 2, ~95 %) e rastreabilidade ao SI. Os certificados emitidos em São Paulo mantêm o prefixo CVO-XXXX.

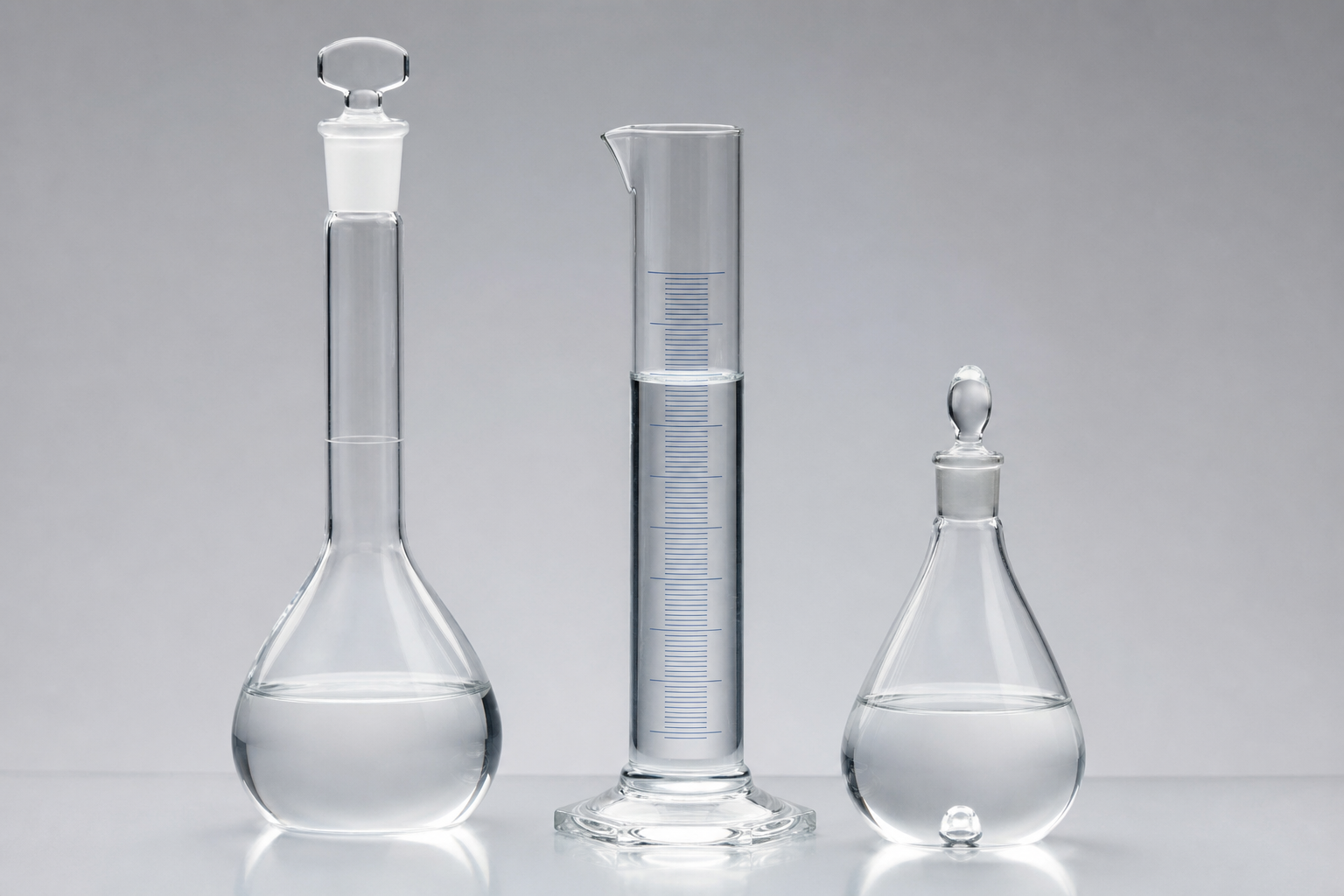

Balão de aferição, proveta graduada e picnômetro — calibração de volume na ELICROM Brasil (São Paulo).
Alcance acreditado ISO/IEC 17025 — São Paulo (Brasil)
A tabela integra o alcance acreditado ISO/IEC 17025 do laboratório de São Paulo para balões de aferição, provetas graduadas e picnômetros (atualizado em 02 de abril de 2026). Fonte: organismo acreditador — sede Brasil.
| Equipamentos cobertos | Acreditação | Instrumento | Faixa | CMC | Comentários |
|---|---|---|---|---|---|
| • Balões de aferição (frascos volumétricos) • Provetas graduadas • Picnômetros (tipos 3, 4, 5 e 6) | Calibração Acreditada ISO/IEC 17025 | Balões de aferição (frascos volumétricos) | Até 10 ml | 0,0022 ml | Método gravimétrico |
| (>10 a 20) ml | 0,0023 ml | ||||
| (>20 a 25) ml | 0,0037 ml | ||||
| (>25 a 50) ml | 0,0056 ml | ||||
| (>50 a 100) ml | 0,0080 ml | ||||
| (>100 a 150) ml | 0,011 ml | ||||
| (>150 a 250) ml | 0,012 ml | ||||
| (>250 a 500) ml | 0,020 ml | ||||
| (>500 a 1000) ml | 0,040 ml | ||||
| (>1000 a 2000) ml | 0,064 ml | ||||
| (>2000 a 5000) ml | 0,14 ml | ||||
| Provetas graduadas | Até 5 ml | 8,3 nl + 0,022 µl/ml | |||
| (>5 a 10) ml | 0,016 µl + 0,021 µl/ml | ||||
| (>10 a 25) ml | 7,7 nl + 0,023 µl/ml | ||||
| (>25 a 50) ml | -9,0 nl + 0,024 µl/ml | ||||
| (>50 a 100) ml | 0,023 µl + 0,023 µl/ml | ||||
| (>100 a 250) ml | 0,84 µl + 0,019 µl/ml | ||||
| (>250 a 500) ml | 0,015 µl + 0,024 µl/ml | ||||
| (>500 a 1000) ml | 3,0 µl + 0,021 µl/ml | ||||
| (>1000 a 2000) ml | 1,3 µl + 0,028 µl/ml | ||||
| Picnômetros (tipos 3, 4, 5 e 6) | Até 1 ml | 0,031 µl | |||
| (>1 a 2) ml | 0,050 µl | ||||
| (>2 a 5) ml | 0,12 µl | ||||
| (>5 a 10) ml | 0,23 µl | ||||
| (>10 a 25) ml | 0,57 µl | ||||
| (>25 a 50) ml | 1,1 µl | ||||
| (>50 a 100) ml | 2,3 µl |
🖱️ Painel com rolagem: percorra o alcance completo de balões, provetas e picnômetros em São Paulo (27 faixas de CMC).
Diferenças CMC São Paulo vs. Equador: em São Paulo o alcance acreditado de balões de aferição chega até 5000 ml com CMC de 0,14 ml na faixa superior (>2000 a 5000) ml. Guayaquil pode publicar CMC distintas na mesma faixa. Use sempre a CMC da sede que emite o seu certificado.
Outro material volumétrico acreditado em São Paulo
Além de balões, provetas e picnômetros, a matriz de volume de São Paulo inclui equipamentos que não constam do guia de balões de Guayaquil. Suas CMC vigentes são:
| Instrumento | Faixa | CMC |
|---|---|---|
| Tubo de centrífuga (6 in, 8 in) | Até 25 ml | 29 nl + 0,022 µl/ml |
| (>25 a 50) ml | -0,040 µl + 0,025 µl/ml | |
| (>50 a 100) ml | 0,024 µl/ml | |
| Cone Imhoff | Até 1000 ml | 0,056 µl + 0,14 µl/ml |
| Béquer (Beaker) | Até 5 ml | 0,00042 ml |
| (>5 a 10) ml | 0,00047 ml | |
| (>10 a 50) ml | 0,0023 ml | |
| (>50 a 100) ml | 0,0047 ml | |
| (>100 a 150) ml | 0,0062 ml | |
| (>150 a 200) ml | 0,0094 ml | |
| (>200 a 250) ml | 0,012 ml | |
| (>250 a 500) ml | 0,042 ml | |
| (>500 a 1000) ml | 0,047 ml | |
| Armadilha de água (Water Trap) | Até 1 ml | 20 nl + 0,011 µl/ml |
| (>1 a 2) ml | 11 nl + 0,020 µl/ml | |
| (>2 a 5) ml | 4,0 nl + 0,023 µl/ml | |
| (>5 a 10) ml | 13 nl + 0,021 µl/ml | |
| (>10 a 25) ml | -1,0 nl + 0,023 µl/ml | |
| Medidas padrão Seraphin (Standard Test Measures) | Até 5 gal | 0,05 % IV |
Pronto para calibrar o seu material volumétrico no Brasil? Conheça a ELICROM Brasil ou solicite um orçamento.
Exemplo ilustrativo de certificado de calibração
Os certificados acreditados emitidos pela ELICROM documentam a rastreabilidade metrológica ao SI, o erro de volume em cada ponto, a incerteza expandida (k = 2, ~95 % de confiança) e as condições de calibração. A seguir, apresenta-se um exemplo representativo com dados anonimizados; a estrutura corresponde a um certificado real de calibração de um balão de aferição de 1000 ml.
🔒 Nota de confidencialidade: Os nomes de clientes, endereços, números de série, identificações internas e demais dados do usuário foram omitidos ou substituídos para fins ilustrativos.
O certificado completo inclui também as notas metrológicas (GUM, ISO 4787), as condições ambientais registradas e a autorização do responsável técnico com assinatura eletrônica. Além disso, cada relatório pode ser verificado pelo código QR impresso, que direciona para o PDF original assinado digitalmente.
Perguntas frequentes (Brasil)
Onde calibrar balões de aferição, provetas e picnômetros no Brasil?
No laboratório da ELICROM Brasil em São Paulo, com alcance acreditado ISO/IEC 17025 para material volumétrico de vidro conforme a tabela publicada acima.
De quanto em quanto tempo devo calibrar o meu material volumétrico?
Como referência, 12 a 24 meses para balões de aferição e provetas de uso regular em laboratório. Em ambientes regulados (farmacêutica, alimentos, mineração) o intervalo pode ser reduzido conforme a análise de risco e os requisitos do sistema de qualidade no Brasil.
Até qual capacidade São Paulo acredita balões de aferição?
O alcance publicado para São Paulo chega até 5000 ml com CMC de 0,14 ml na faixa superior (>2000 a 5000) ml. As CMC por faixa podem diferir entre sedes; use apenas as da sede emissora do certificado.
Posso usar a CMC de Guayaquil para um certificado de São Paulo?
Não. Cada sede ELICROM publica o seu próprio alcance. Interprete certificados emitidos em São Paulo exclusivamente com as CMC da tabela deste guia.
Qual prefixo levam os certificados de volume no Brasil?
Os certificados de calibração de material volumétrico emitidos pela ELICROM Brasil levam o prefixo CVO, com rastreabilidade ao SI e conformidade ISO/IEC 17025:2017.
Quais tipos de picnômetro a ELICROM Brasil calibra?
Em São Paulo acreditam-se picnômetros tipo 3 (Gay-Lussac), tipo 4 (Reischauer), tipo 5 (Hubbard) e tipo 6 (com termômetro acoplado), de 1 ml até 100 ml conforme a matriz de volume vigente.
Precisa calibrar balões, provetas ou picnômetros no Brasil?
A ELICROM Brasil calibra material volumétrico de vidro em São Paulo com certificados rastreáveis CVO-XXXX e ISO/IEC 17025.
